12V铅酸电池UPS448充放修一体机

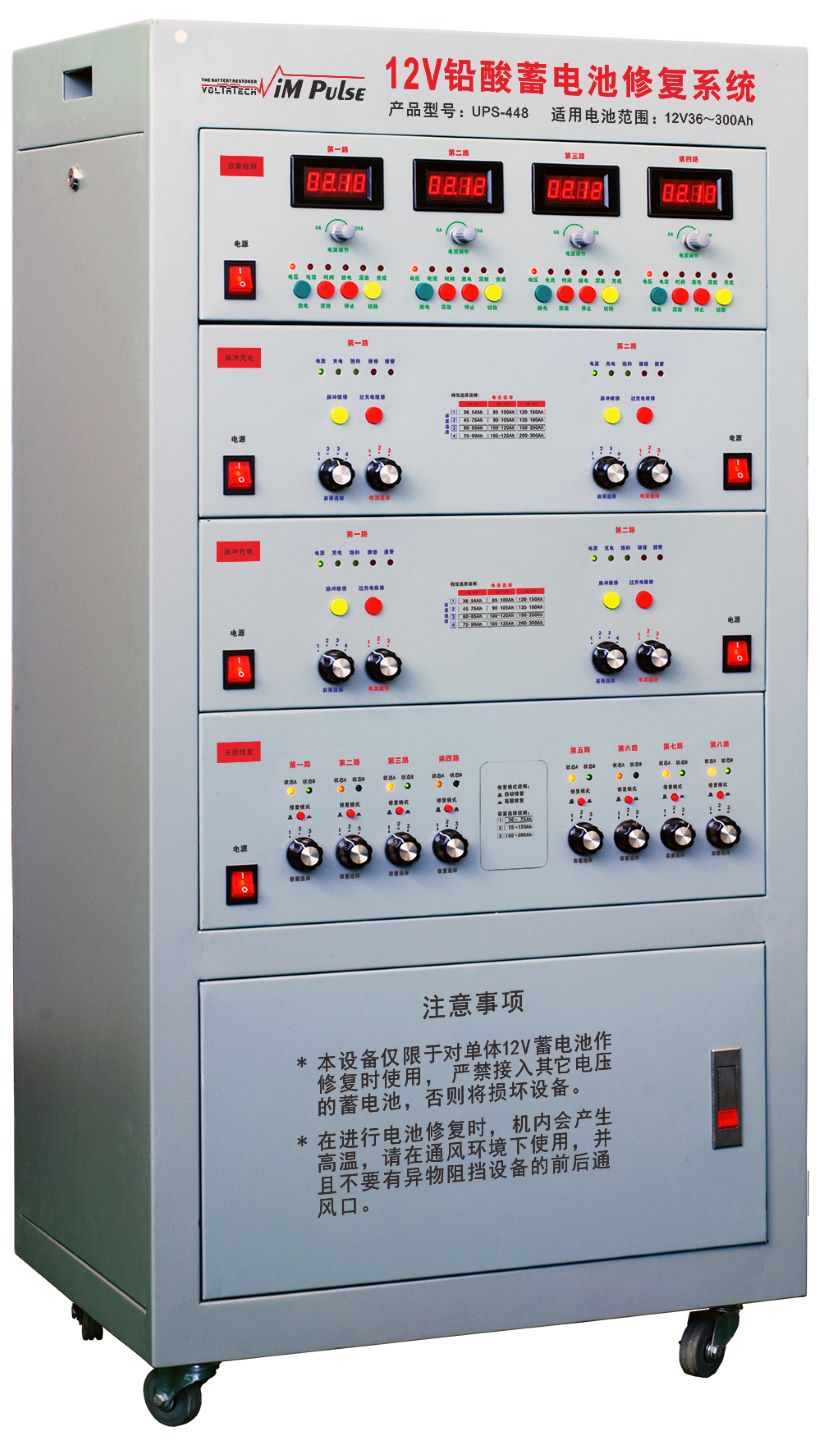

UPS-448 12V大容量铅酸电池充放修一体机

一、产品和功能简介

针对铅酸蓄电池的充电和维护问题，我司专门研发设计了一套基于脉冲充电和脉冲谐振技术的全自动维护系统方案和充放修一体化设备。采用脉冲充电模式完成电池自动充电，并用脉冲谐振技术维修模式防止过放电或放电后产生“硫化”现象。长期验证表明，该设备技术能自动对蓄电池进行充电和去硫化维护，保证了蓄电池始终处于良好的状态。

UPS-448铅酸蓄电池修复系统，是针对12V/36Ah～300Ah铅酸蓄电池设计生产的新一代脉冲无损修复设备，是具有脉冲可调充电、脉冲可调修复、可调检测及深放等多功能的集成化设备，拥有高效、便捷及可靠的特点，是铅酸蓄电池销售、修复和维护行业的必备设备。

1）脉冲充电单元（具体操作和功能与单机版LC-1201一致）

4路脉冲充电，可同时对4只12V（36～300Ah）单体电池进行充电。充电电流分为10A、15A、20A三个档位，根据电池容量可随意选择，阀控密封式铅酸蓄电池专用芯片自动控制，充电过程无须人工值守，针对不同容量的蓄电池选择合适的档位进行脉冲充电，可以最大程度的减少失水，缩短充电时间, 提高蓄电池充电接受能力及维护水平。

2）脉冲修复单元（具体操作和功能与单机版LR-1204一致）

8路修复，可同时对8只12V（36～300Ah）单体电池进行脉冲智能修复。根据电池容量分为36Ah～75Ah、75Ah～120Ah、100Ah～300Ah三档方便用户选择，针对不同容量的蓄电池选择合适的档位进行脉冲无损修复，可以最大程度的提高修复效率，延长蓄电池的使用寿命1倍以上。

有脉冲维修模式、过充电脉冲修复模式和反接保护并报警功能。电池恒压值为14.5±0.5V(25℃)温度补偿功能，温度系数-24mV/℃；脉冲充电模式，脉冲占空比92%~20%自动控制，自动完成充电

3）容量检测单元（具体操作和功能与单机版LT-1201一致）

4路检测，检测电流为1A～20A无级调节，电流精度±1%，电压误差0.05V，针对不同容量蓄电池，调节合适电流可以最大限度的提高检测效率。

本设备可数码显示，可在“电压”“电流”“时间”三者之间切换，每按一次切换一个状态，数码表对应显示该状态的数据。有正常放电和深放电两种工作模式，正常放电模式下，当电池电压下降到10.50V的时候， 仪器自动停止放电；深放电模式下，当电池电压下降到2.00V的时候，仪器自动停止放电，无需人工值守，自动保存放电时间

二、设备各功能单元技术参数：

工作电压AC198V～242V

工作频率50～60Hz

耐压 输入～外壳 AC1500V/10mA/60S

输入～输出 AC1500V/10mA/60S

外壳～输出 AC500V/10mA/60S

相对湿度35%-90%

大气压力86～106KPa

工作温度0℃～40℃

电压精度0.5%

电流精度1%

整机最大功耗≤2225W

容量检测单元

最大功耗65W

放电终止电压10.50V

深放电终止电压2.00V

输出电流范围1A～20A可调

显示时间单位min

显示电压误差±0.06V

显示电流误差±1%

输出数量4路

脉冲充电单元

最大功耗1440W

峰值脉冲电压≤18V

输出脉冲电流10A/15A/20A平均值

占空比调节范围5%～99%自动调整

温度系数-24mV/℃

电池恒压值14.5±0.5V(25℃)温度补偿

电流选择（1档）12V/36Ah～90Ah

电流选择（2档）12V/85Ah～125Ah

电流选择（3档）12V/120Ah～300Ah

输出数量4路

无损修复单元

最大功耗720W

峰值脉冲电压≤18.5V

脉冲频率8.40KHZ±20%

占空比调节范围5%-99%自动调整

电流选择（1档）12V/36Ah～75Ah

电流选择（2档）12V/75Ah～120Ah

电流选择（3档）12V/100Ah～300Ah

输出数量8路

三、设备与电池连接示意图：

四、修复工艺流程图：

注解：具体以购买设备后的实际培训为准。
