通信基站48V专用版TM

蓄电池智能物联网关

型号：IoTM-02/12 VIII（48V基站专用版）

产品说明书

0．使用前须知

本产品须配套使用本公司专利产品IoRS-02/12系列的在线修复和监控系统，方可全面发挥整套在线产品的修复管理和控制的功能，达到全面修复电池和云平台监控管理的应用效果。

1. 产品概述

1.1 产品简介

IoTM-02/12 VIII 蓄电池智能物联网关,是支持4G物联网通讯、支持RS485动环系统通讯的新一代蓄电池管理数据终端产品。通过与本公司IoRS-0203/1201产品配套使用，用于对通信基站后备电源中的2V/12V铅酸蓄电池组进行在线监控和维护管理，并实现将蓄电池电压，电流，温度和充放电等特征曲线上传至云平台等，实现电池实时在线运维管理。

本产品采用公司自有发明专利技术，是一种基于RS485总线的多机通讯时，自动分配通讯地址，自适应组网的方法。本产品为48V专用版，只支持8个IoRS-0203（或4只IoRS-1201），共24节2V（或4节12V）单体电池串联的电池组，以满足48V串联电池组的数据通讯和修复管理。在现场施工时，每一个IoRS-0203/1201不用人工配置通讯地址，即可实现智能组网通讯。

本产品4G支持移动、联通全频段，当前默认支持阿里云平台，可根据客户需求定制支持其他云平台；对电流、电压、温度等14种异常进行实时报警并传递到云平台，通过内嵌的IoTM系统管理配置平台进行电池信息和资产管理进行配置。

1.2产品功能特点

1）系统可对IoRS动态分配通讯地址（自组网）。

公司配套使用的1个在线IoRS-0203产品管理3节2V串联电池，即1个IoTM-02 VIII最管理8个在线IoRS-0203产品。无需对每一个IoRS进行通讯地址手动分配。

拓扑结构图示意图如下：

2）系统自组网接口：RS485（输入、输出，用于连接IoRS），1路分流器。

3）4G支持移动、联通、电信通许频段。

4）云平台当前支持阿里云，可根据用户需求支持其他云。

5）系统可检测电池电压、电流、温度，对电压、电流、温度等14种异常进行报警（报警信息上传云端）。

6）可通串口或专用配置软件对IoTM配置。

2. 技术条件

2.1 适用范围

IoTM-02/12 VIII可连接IoRS0203/1201产品数量8/4台，管理或维护单体电池数量24/4节；

可以支持物联网+云平台，可以支持动环系统（须开放协议）。

2.2电气参数

2.3使用条件

1）一般要求

无腐蚀性、爆炸性和破坏绝缘的气体及导电尘埃，并远离高热源。

2）温度范围

工作温度范围：-20℃～+60℃；

储运温度范围：-20℃～+70℃。

3）相对湿度范围

工作相对湿度范围：≤80%RH，不凝露（25℃）；

储运相对湿度范围：≤85%RH，不凝露（25℃）。

3.结构及功能说明

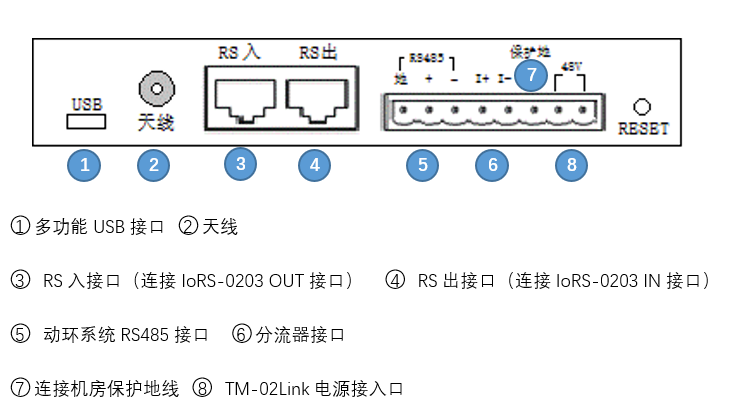

表1 接口功能一览表（详细描述）：

4. 安装方法及使用说明

4.1 IoTM产品与IoRS的连接方式（以2V电池组为示例）

本产品所有节点包括IoTM-02 VIII和8个IoRS-0203都以手挽手模式组成一个通讯闭环：IoTM-02 VIII的“RS出”接口与第一个IoRS0203的“RS485 In”接口相连接，中间IoRS-0203的“RS485 Out”接口分别与下一个IoRS的“RS485 In”相连，以此类推，并且最后一个IoRS-0203的“RS485 Out”接口与IoTM-02 VIII的“RS入”相连，这样形成一个通讯闭环。

注意：

1）IoTM-02 VIII的电源由UPS直流电源供电。

2）FL-2分流器的安装参考上表1：接口功能一览表，天线的安装根据实际情况选配

硬件连接线缆说明：

第一步：请根据以上表接口，熟悉硬件的连接。

注意：RS入、RS出接口不要在设备带电的情况下热插拔，容易烧坏设备。

第二步：连接IoRS，并于电池相连接，环形串联，每一个IoRS的“RS485 Out”接口连接下一个“RS485 In”接口，第一个IoRS的“RS485 In”接口与IoTM-02/12 VIII的“RS出”接口相连，最后一个的IoRS-0203的“RS485 Out”接口与IoTM-02Link的“RS入”接口相连，其他细节根据公司官网说明书上发布的指导，进行操作进行连接。

第三步，连接分流器和连接天线

1） 天线为吸盘式，连接线材可以从1米到3米长度，根据安装施工的布置调整

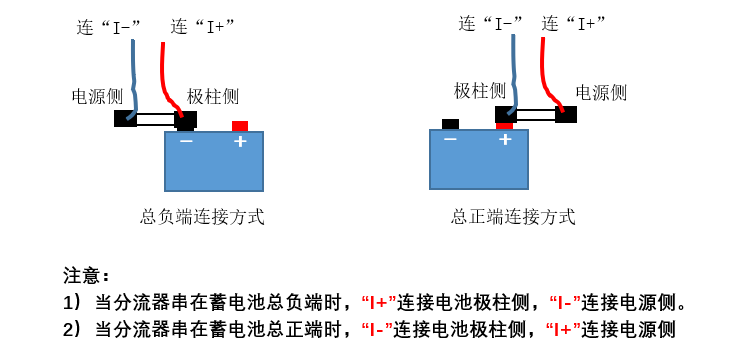

2） FL-2分流器应直接串联到电池极柱和直流母线间，参见下图：

第四步：连接IoTM的电源，本接口不分正负极，可以随意连接

4.2 智能物联网关安装

智能巡检维护管理工作模式是通过通信总线连接每一台智能维护器，并和数据管理平台硬件进行连接通信，由数据管理平台的硬件通过通信总线传输控制命令到每一台智能维护器上，智能维护器则根据数据管理平台硬件发出的指令进入巡检模式、修复或维护模式等等，可以实现远程云端智能化蓄电池管理与数据共享，更优化配置电池组的修复维护模式。

1) 设备安装

1.     将SIM卡装入卡座。注意要确保卡扣扣好。

2.     按表1的定义接入IoRS-0203/1201。

3.     按表1的定义接入分流器。

4.     连接外置4G天线。

5.     连接电源、保护地（如需要）。

2) 设备运行

1.     给IoTM-02/12 VIII上电，绿色LED亮，表示接通电源供电。

2.     约15秒后，黄色LED闪烁，表示系统开始运行。

3.     系统运行后，IoTM-02/12 VIII首先向IoRS发送自组网指令，组网成功后，再发送工作模式指令。

4.     系统首次发送指令读取IoRS的电压、温度测量值。此后，TM每隔30秒，从IoRS读取一次电压、温度测量值，以监控电池实时性能数据。

5.     黄色LED闪烁后约60秒，IoTM-02/12 VIII向阿里云发送第一次数据。第一次会发送包括电池组基本信息在内的全部数据。此后TM按配置的“数据上传间隔”（默认60分钟），定时上传数据，此时数据不包括电池组基本信息。

6.     当电池组进入“放电”状态后，数据上传间隔自动切换为5分钟；当电池组进入 “均充”状态后，数据上传间隔切换为“数据上传间隔”的一半（默认30分钟）。可以利用这些数据绘制充电放电曲线。

7.     当IoRS与IoTM组网通讯系统出现故障时，红色LED常亮，并向阿里云发送故障码。

8.     当IoTM发现电池异常信息，并出现报警时，红色LED闪烁，并向阿里云发送报警码。注意：故障优先级高于报警，即当故障和报警同时存在时，红色LED常亮。

9.     当电池组进入“均充”或“放电”状态时，TM会控制IoRS停止修复脉冲，转入“巡检仪”模式，脱离这两种状态后，再自动转回配置的工作模式。

10.  当蓝色LED常亮时，表示系统连接不上阿里云，可重新启动设备，或不能解决时可联系厂家或代理商。

3) IoTM-02/12 VIII故障

表2  IoTM-02/12 VIII故障列表

4) IoTM-02Link报警

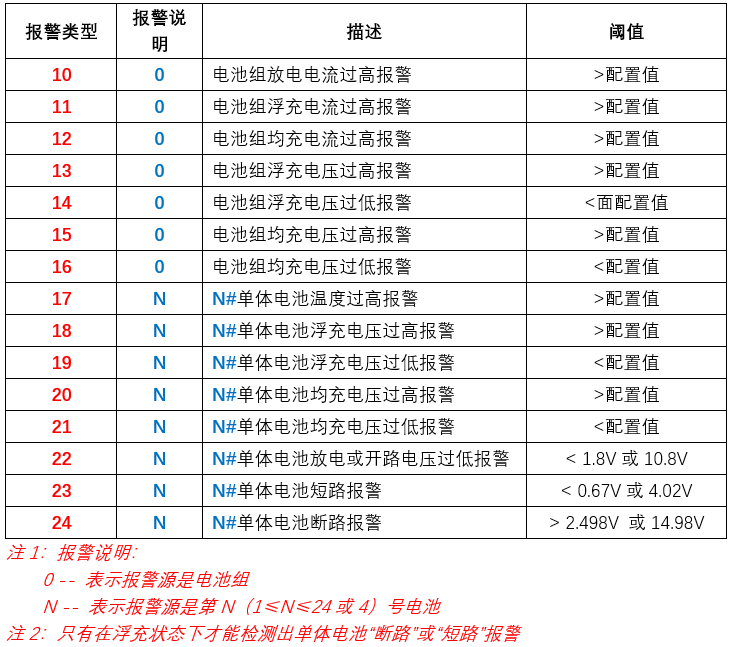

表3  IoTM-02Link报警列表

5) IoTM-02/12 VIII报警解除

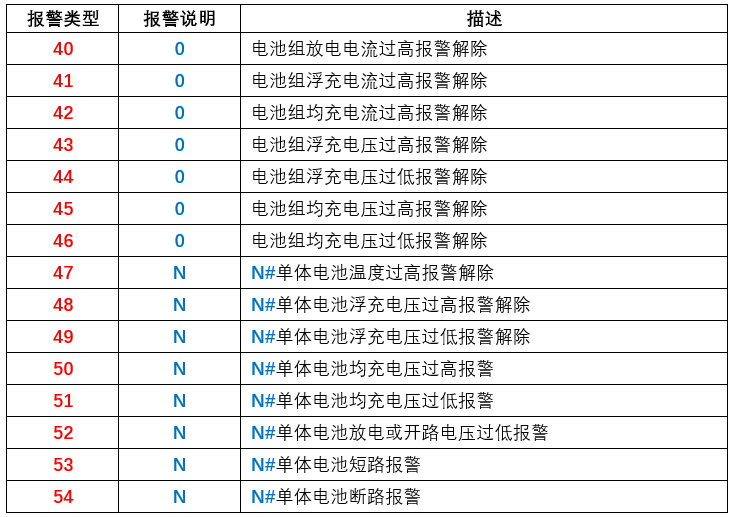

表4  IoTM-02/12 VIII报警解除列表

IoTM-02/12 VIII 配置界面说明见详细说明书
